DanVex AD Endüstriyel Seri – Adsorpsiyonlu Nem Alma Cihazları
DanVex AD Endüstriyel Seri — Adsorpsiyonlu Nem Alma Cihazları, 5–36 kg/saat
DanVex AD Endüstriyel Serisi , 380–415 V besleme ile çalışan, 5–36 kg/saat kapasiteli üç fazlı adsorpsiyon (kurutucu) nem alma cihazları serisidir. İlaç temiz odaları, lityum pil ve yarı iletken kuru odaları, buz pistleri, düşük bağıl nem hedefli gıda üretimi, büyük soğuk depolar ve özel üretim gibi yüksek kapasite ve düşük çiğlenme noktası gerektiren, genellikle düşük ortam sıcaklığındaki tesisler için idealdir. Serinin tamamında standart olarak: Proflute silika jel rotor, kayış tahrikli rotor dönüşüne sahip çift fanlı tasarım, elektrikli rejenerasyon ısıtıcısı, G4 plaka filtre, IPX3 giriş koruma sınıfı, IP54 / F sınıfı fan motorları ve Modbus RTU RS-485 bulunur. AD-3000 ve AD-5000 modelleri , 7 inç dokunmatik ekranlı programlanabilir PLC, soğuk köprü önleyici çift cidarlı poliüretan gövde ve +60 °C ortam sıcaklığına kadar genişletilmiş çalışma aralığı ekler.
AD Endüstriyel Serisi Hakkında
AD Endüstriyel Serisi, adsorpsiyonlu nem alma işlemlerini tesis düzeyinde kurulumlara uygun hale getirir. Modeller, 5 kg/saat (AD-800) ile 36 kg/saat (AD-5000) arasında değişen kapasiteleri kapsar ve tümü üç fazlı 380–415 V besleme ile çalışır. Proses hava akışı 820 m³/saat ile 5000 m³/saat arasında değişir ve AD-800/1000/1500 modellerinde 200 Pa, AD-3000/5000 modellerinde ise 600 Pa harici statik basınçlar mevcuttur; bu da tesis ölçekli kanal sistemleri ve entegre hava işleme için yeterlidir. Rejenerasyon, elektrikli bir ısıtıcı (AD-3000’de 30 kW; AD-5000’de 60 kW) ile sağlanır. Proses ve rejenerasyon akışları, kayış tahrikli rotor dönüşüne sahip bağımsız santrifüj fanlar tarafından yönetilir ; bu, endüstriyel sınıf kurutucu ekipmanları için standart bir konfigürasyondur ve tek bir servis kapısından rotora erişimi kolaylaştırır.
Seri doğal olarak iki kademeye ayrılıyor. AD-800, AD-1000, AD-1500, çalışma omurgasını oluşturuyor: toz boyalı çelik kabinler, RS-485 özellikli dokunmatik ekranlı kontrol ünitesi, G4 plaka filtre, IPX3 giriş koruma sınıfı, IP54 / F sınıfı izolasyonlu fan motorları, -20 ila +40 °C çalışma aralığı. AD-3000, AD-5000 ise premium kademeyi oluşturuyor: çift cidarlı poliüretan gövde, soğuk köprü önleyici alüminyum çerçeve, normal çalışma koşullarında yoğuşmasız kabin yüzeyi, 7 inç dokunmatik ekranlı programlanabilir PLC ve +60 °C ortam sıcaklığına kadar genişletilmiş çalışma aralığı (daha geniş aralık, yüksek sıcaklık kanal sistemleri ve AHU hava akımlarına entegrasyon için önemlidir). Tüm devre bileşenleri ve röleler, köklü Avrupalı üreticilerden temin edilmiştir. Rotor Proflute’den temin edilmiştir ; Rotorun ömrü, aşındırıcı olmayan ortamlarda ve rejenerasyon sıcaklığının 140 °C’nin altında tutulması koşuluyla 5-8 yıldır; bu da DanVex AD ünitelerinin tasarım gereği çalışma prensibidir.
Ürün Yelpazesindeki Modeller

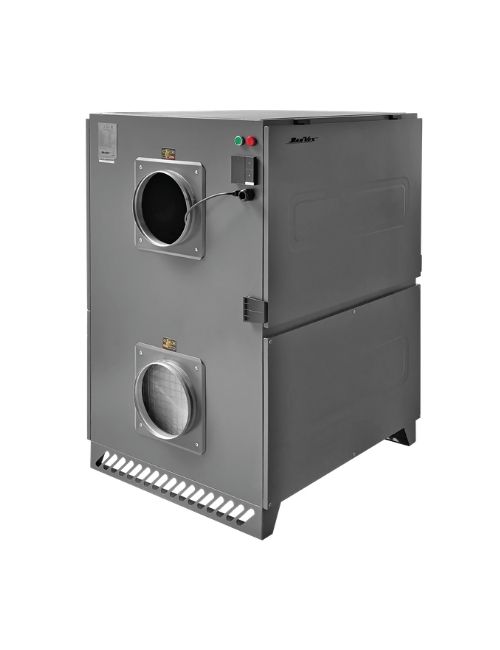

DanVex AD-800 — 5 kg/saat · 820 m³/saat proses / 250 m³/saat rejenerasyon · 200 Pa harici statik basınç · 9 kW toplam güç · 380–415 V üç fazlı gerilim · 165 kg · < 70 dB · IPX3
Endüstriyel kategoriye giriş. Orta ölçekli soğuk depolama, düşük bağıl nem hedefli gıda üretimi, orta ölçekli ilaç uygulamaları için.
RS-485 özellikli dokunmatik ekranlı kontrol ünitesi; G4 plaka filtre; toz boyalı çelik kabin.
DanVex AD-1000 — 7 kg/saat · 1100 m³/saat proses / 400 m³/saat rejenerasyon · 200 Pa harici statik basınç · 12 kW toplam güç · 380–415 V üç fazlı gerilim · 175 kg · < 70 dB · IPX3
Orta seviye endüstriyel kullanım. Orta ölçekli ilaç üretim temiz odaları, orta hacimli kuru odalar ve sabit bağıl nem yüküne sahip gıda üretim hatları için yaygın olarak tercih edilir.
RS-485 özellikli dokunmatik ekranlı kontrol ünitesi; G4 plaka filtre; toz boyalı çelik kabin.
DanVex AD-1500 — 11 kg/saat · 1550 m³/saat proses / 580 m³/saat rejenerasyon · 200 Pa harici statik basınç · 13 kW toplam güç · 380–415 V üç fazlı gerilim · 190 kg ağırlık · < 70 dB · IPX3
Orta-üst seviye. Daha büyük ilaç üretim tesisleri, büyük soğuk depolar ve yüksek bağıl nem yüküne sahip gıda üretim süreçleri için uygundur.
RS-485 özellikli dokunmatik ekranlı kontrol ünitesi; G4 plaka filtre; toz boyalı çelik kabin.
DanVex AD-3000 — 21,6 kg/saat · 3000 m³/saat proses / 990 m³/saat rejenerasyon · 600 Pa harici statik basınç · 33,84 kW toplam güç (30 kW rejenerasyon ısıtıcısı dahil) · 380–415 V üç fazlı voltaj · 350 kg ağırlık · < 80 dB ses seviyesi · IPX3
Üst düzey. Büyük ilaç üretim steril odaları, lityum pil ve yarı iletken kuru odaları, buz pistleri, büyük soğuk depolar.
Programlanabilir PLC + 7 inç dokunmatik ekran · çift katmanlı poliüretan gövde · soğuk köprü önleyici alüminyum çerçeve · +60 °C’ye kadar çalışma aralığı.
DanVex AD-5000 — 36 kg/saat · 5000 m³/saat proses / 1650 m³/saat rejenerasyon · 600 Pa harici statik basınç · 67,1 kW toplam güç (60 kW rejenerasyon ısıtıcısı dahil) · 380–415 V üç fazlı gerilim · 450 kg · < 80 dB · IPX3
Endüstriyel ürün yelpazesinin en üst seviyesi. Fabrika ölçekli kurutma odaları, büyük buz pistleri, çok bölgeli ilaç üretim tesisleri, büyük dondurarak kurutma tesisleri.
Programlanabilir PLC + 7 inç dokunmatik ekran · çift katmanlı poliüretan gövde · soğuk köprü önleyici alüminyum çerçeve · +60 °C’ye kadar çalışma aralığı.
Hangi modeli seçmeliyim?
Seçim, kapasite ve kademeye bağlıdır. AD-800’den AD-1500’e kadar olan modeller aynı mühendislik platformunu paylaşır ve hava akışı ile rotor boyutu açısından ölçeklenebilir. AD-3000 ve AD-5000 ise üst düzey modeller olup, her ikisine de PLC kontrol ünitesi, çift cidarlı gövde ve genişletilmiş çalışma aralığı eklenmiştir; aralarındaki fark tamamen kapasiteyle ilgilidir.
| Parametre | AD-800 | AD-1000 | AD-1500 | AD-3000 | AD-5000 |
|---|---|---|---|---|---|
| Kapasite¹ | 5 kg/saat | 7 kg/saat | 11 kg/saat | 21,6 kg/saat | 36 kg/saat |
| İşlem hava akışı | 820 m³/h | 1100 m³/h | 1550 m³/h | 3000 m³/saat | 5000 m³/saat |
| Çalışma sıcaklığı | −20 … +40 °C | −20 … +40 °C | −20 … +40 °C | −20 … +60 °C | −20 … +60 °C |
| Toplam güç | 9 kW | 12 kW | 13 kW | 33,84 kW | 67,1 kW |
| Kontrolör | Dokunmatik Ekran + RS-485 | Dokunmatik Ekran + RS-485 | Dokunmatik Ekran + RS-485 | PLC + 7″ dokunmatik ekran + RS-485 | PLC + 7″ dokunmatik ekran + RS-485 |
| Konut | Toz boyalı çelik | Toz boyalı çelik | Toz boyalı çelik | Çift katmanlı PU + soğuk köprü önleyici | Çift katmanlı PU + soğuk köprü önleyici |
| Tipik kullanım | Orta boy soğuk depo, orta seviye ilaç | İlaç üretim tesisi temiz odası, orta hacimli kuru oda | Büyük ilaç firması, büyük soğuk hava deposu | Akü kurutma odası, buz pisti, büyük ilaç firması | Fabrika ölçeğinde kurutma odası, büyük buz pisti |
¹ Kapasite 20 °C / %60 RH’de ölçülmüştür (kurutucu nem alma cihazları için endüstri standardı test koşulu). Gerçek dünya kapasitesi giriş sıcaklığına, bağıl neme, hava akış hızına ve rejenerasyon sıcaklığına bağlıdır. Standart dışı koşullara sahip projeler için lütfen bizimle iletişime geçin — boyutlandırma, proses ve rejenerasyon hava akımlarının tam termodinamik modellemesiyle orijinal Proflute rotor seçim yazılımında hesaplanır.
AD Endüstriyel Serisi Nerelerde Kullanılır?
Uygulama Kılavuzu
| Başvuru | Önerilen model | Notlar |
|---|---|---|
| İlaç üretim tesisi için temiz oda veya kuru oda, GMP standartlarına uygun, çiğlenme noktası hedefi 0 °C’nin altında. | MS 1000 ile MS 3000 arası | Ayar noktası kaydı ve denetim izi için AD-3000 üzerinde PLC + 7 inç dokunmatik ekran; tesis BMS’sine Modbus RTU bağlantısı. |
| Lityum pil veya yarı iletken kuru oda, hedef %1’den düşük bağıl nem, çiğlenme noktası -40 °C’nin altında. | AD-3000 veya AD-5000 | Üst düzey gereksinim: soğuk köprü önleyici muhafaza ve PLC kontrolü. Proje boyutlandırması Proflute yazılımı aracılığıyla yapılır. |
| Buz pisti — çatı yapısında ve oturma alanında yoğuşmayı önleme | AD-3000 veya AD-5000 | Yüksek kapasiteli kesintisiz çalışma; çiğlenme noktası buz yüzey sıcaklığının oldukça altında; tavan boyunca kanallı dağıtım |
| Düşük bağıl nem hedefleriyle gıda üretimi — tozlar, şekerlemeler, dondurarak kurutma, baharatlar | MS 800 ile MS 3000 arası | G4 plaka filtre standardı; IPX3 su geçirmezlik derecesi; gıda ile temas eden ortamlar için paslanmaz çelik veya kaplamalı kabin uygundur. |
| Büyük soğuk hava deposu/dondurucu depo, sıfırın altındaki sıcaklıklarda nem alma işlemi. | MS 1500 – MS 5000 | Adsorpsiyon işlemi, soğutucu akışkanın yoğuşmasının durduğu -20 °C’de sürekli olarak gerçekleşir; giriş plenumundan kanallı dağıtım sağlanır. |
| Bitki yetiştiriciliği — düşük bağıl nem koşulları gerektiren özel ürünler (tohum kurutma, hasat sonrası depolama) | MS 1000 ile MS 3000 arası | Büyütme odası kontrol ünitesiyle döngü entegrasyonu için Modbus RTU; 5-8 yıl rotor ömrü ve çok yıllık servis boyunca tutarlı performans. |
| Plastik enjeksiyon kalıplama — higroskopik polimerler (PA, PET) için reçine peletlerinin kurutulması | MS 800 ile MS 1500 arası | Hazneli kurutuculara sürekli düşük çiğlenme noktalı hava beslemesi; boyutlandırma, verimliliğe bağlıdır. |
AD Endüstrisi Piyasa ile Nasıl Karşılaştırılıyor?
Proje mühendisi için iki karşılaştırma noktası faydalıdır. Endüstriyel kapasitelerdeki bütçe dostu nem alma ünitelerine (izlenebilir rotor kaynağı veya uygun sızdırmazlık özelliği olmayan daha ucuz ithal ürünler) kıyasla, AD Industrial rotor üreticisi, gövde mühendisliği ve kontrol derinliği açısından farklılık gösterir. Düşük sıcaklıklarda soğutucu yoğuşmalı nem alma cihazlarına ( endüstriyel ölçekli tesisler için standart alternatif teknoloji) kıyasla, AD Industrial +10 °C’nin altındaki ortam sıcaklıklarında veya %30 RH hedefinin altında doğru teknoloji seçimidir; bu eşiklerin üzerinde soğutucu yoğuşmalı nem alma daha enerji verimlidir.
| Özellik | DanVex AD Endüstriyel | Ekonomik nem alma cihazı | Soğutucu nem alma cihazları |
|---|---|---|---|
| Rotor üreticisi | ✓ Proflute | ✗ Belirtilmemiş OEM rotor | n/a (soğutma çevrimi) |
| Soğuk köprü önleyici muhafaza | ✓ AD-3000 / AD-5000 (çift katmanlı PU) | ✗ Yalnızca standart panel | Yok |
| Kanallı çalışma | ✓ Komple havalandırma sistemi entegrasyonu | ~ Sınırlı kanal sistemi | ✗ Sadece bağımsız olarak kullanılabilir |
| Kuru odanın dışına monte edin. | ✓ Evet — mekana havalandırma sistemiyle bağlanmış | ~ Tek fanlı üniteler odanın içinde bulunur. | ✗ Kurutulmuş odaya monte edilmiştir. |
| Çalışma dakikası T | ✓ −20 °C | ✓ −20 °C | ✗ +5 °C (Sıcak Gazlı Buz Çözme işlemi uzar, sonra durur) |
| +40 °C’nin üzerindeki ortam sıcaklığında çalışma | ✓ +60 °C’ye kadar | ✗ Maksimum +40 °C’ye kadar dayanıklıdır. | ✗ Yüksek basınç koruması devreye girer |
| Hedef RH | ✓ %1’e kadar bağıl nem | ✓ %1’e kadar bağıl nem | ✗ %40’a kadar indirim |
| Tipik oda sıcaklığındaki enerji (+10 °C üzeri, bağıl nem > %30) | ~ Daha yüksek | ~ Daha yüksek | ✓ Daha düşük (soğutma döngüsü daha verimli) |
Başlıca Teknolojiler — Genel Bakış
Proflute silika jel rotor + boyutlandırma yazılımı
Avrupa’nın önde gelen iki kurutucu rotor üreticisinden biri olan Proflute tarafından üretilen rotor . Kararlı adsorpsiyon izotermi, aşındırıcı olmayan ortamlarda 5-8 yıl kullanım ömrü. Her proje, proses ve rejenerasyon akışlarının termodinamik modellemesi esas alınarak, oda hacmine göre genel geçer boyutlandırma yerine, orijinal Proflute rotor seçim yazılımında boyutlandırılır.
Çift fan + kayış tahrikli rotor dönüşü
Proses ve rejenerasyon için iki bağımsız santrifüj fan; oda basıncı korunur. Rotor, küçük bir dişli motor (0,1 kW; AD-3000’de 1:800 redüktör, AD-5000’de 1:1200) tarafından kayışla tahrik edilir – standart endüstriyel konfigürasyon olup, rotor bakımı tek bir erişim kapısından yapılır.
Soğuk köprü önleyici çift cidarlı gövde
AD-3000 ve AD-5000 modelleri, enjekte poliüretan köpüklü çift cidarlı panele ve ısı yalıtımlı alüminyum çerçeveye sahiptir. Kabin yüzeyi normal çalışma koşullarında yoğuşmadan arındırılmış olup, soğuk veya nemli ortamlarda standart AHU tipi gövdelerde sıkça karşılaşılan nem birikme sorununu ortadan kaldırır.
Programlanabilir PLC + 7 inç dokunmatik ekran
AD-3000 ve AD-5000, özelleştirilebilir ayar noktaları, zamanlamalar, alarm eşikleri ve tam RS-485 telemetri özelliklerine sahip endüstriyel sınıf bir PLC içerir. Yerel kullanım için kabin kapağında 7 inçlik dokunmatik ekran bulunur. Avrupa’nın köklü üreticilerinden endüstriyel sınıf devre bileşenleri ve röleler kullanılmıştır.
Modbus RTU RS-485
Serideki her modelde BMS entegrasyonu standarttır. Ünite, tesisin BMS veya SCADA sisteminde Modbus slave olarak görünür; nem ayar noktası, mevcut bağıl nem ve sıcaklık, rejeneratif ısıtıcı durumu, alarm durumu, çalışma saati sayaçları gibi tüm bilgiler RS-485 üzerinden protokol ağ geçidine gerek kalmadan iletilir.
G4 plaka filtresi + IPX3 su geçirmezlik derecesi
Rotorun önünde yer alan alüminyum alaşımlı çerçeveli G4 plaka filtre (EN 779:2012) — iri ve orta büyüklükteki partiküller silika jeline ulaşmadan önce uzaklaştırılır. IPX3 kabin koruma sınıfı; serinin tamamında IP54 koruma sınıfına sahip fan motorları ve F sınıfı izolasyon.
Tam Özellikler
| Parametre | AD-800 | AD-1000 | AD-1500 | AD-3000 | AD-5000 |
|---|---|---|---|---|---|
| Kapasite¹ | 5 kg/saat | 7 kg/saat | 11 kg/saat | 21,6 kg/saat | 36 kg/saat |
| Çalışma sıcaklığı | −20 … +40 °C | −20 … +40 °C | −20 … +40 °C | −20 … +60 °C | −20 … +60 °C |
| Çalışma RH | 1–100% | 1–100% | 1–100% | 1–100% | 1–100% |
| İşlem hava akışı | 820 m³/h | 1100 m³/h | 1550 m³/h | 3000 m³/saat | 5000 m³/saat |
| Dış statik basınç işlemi | 200 Pa | 200 Pa | 200 Pa | 600 Pa | 600 Pa |
| Yenileme hava akışı | 250 m³/h | 400 m³/sa | 580 m³/h | 990 m³/h | 1650 m³/h |
| Rejenerasyon harici statik basıncı | 150 Pa | 150 Pa | 150 Pa | 400 Pa | 400 Pa |
| Rejenerasyon ısıtıcısı | Elektrik | Elektrik | Elektrik | 30 kW elektrik | 60 kW elektrik |
| Toplam güç | 9 kW | 12 kW | 13 kW | 33,84 kW | 67,1 kW |
| Akım | 13.6 A | 18 A | 20 A | 52 A | 89 A |
| Gerilim / frekans | 380–415 V / 50–60 Hz | 380–415 V / 50–60 Hz | 380–415 V / 50–60 Hz | 380–415 V / 50–60 Hz | 380–415 V / 50–60 Hz |
| Faz | Üç fazlı | Üç fazlı | Üç fazlı | Üç fazlı | Üç fazlı |
| Proses hava kanalı | Ø 200 mm | Ø 200 mm | Ø 250 mm | 500×300 mm dikdörtgen flanş | 630×450 mm dikdörtgen flanş |
| Rejeneratif hava kanalı | Ø 150 mm | Ø 150 mm | Ø 160 mm | 200×200 mm dikdörtgen flanş | 300×300 mm dikdörtgen flanş |
| Proses hava filtresi | G4 | G4 | G4 | G4 plaka filtresi | G4 plaka filtresi |
| Kabine girişi | IPX3 | IPX3 | IPX3 | IPX3 | IPX3 |
| Fan motoru | IP54 / F sınıfı | IP54 / F sınıfı | IP54 / F sınıfı | IP54 / F sınıfı | IP54 / F sınıfı |
| Kontrolör | Dokunmatik Ekran + RS-485 | Dokunmatik Ekran + RS-485 | Dokunmatik Ekran + RS-485 | PLC + 7″ dokunmatik ekran + RS-485 | PLC + 7″ dokunmatik ekran + RS-485 |
| BMS protokolü | Modbus RTU RS-485 | Modbus RTU RS-485 | Modbus RTU RS-485 | Modbus RTU RS-485 | Modbus RTU RS-485 |
| Konut | Toz boyalı çelik | Toz boyalı çelik | Toz boyalı çelik | Çift katmanlı PU + soğuk köprü önleyici alüminyum çerçeve | Çift katmanlı PU + soğuk köprü önleyici alüminyum çerçeve |
| Boyutlar (Uzunluk × Genişlik × Yükseklik) | 640×877×1232 mm | 640×877×1232 mm | 660×888×1238 mm | 2455×1240×1420 mm | Projeye özgü (doğrulayın) |
| Net ağırlığı | 165 kg | 175 kg | 190 kg | 350 kg | 450 kg |
| Gürültü seviyesi (1 m) | < 70 dB(A) | < 70 dB(A) | < 70 dB(A) | < 80 dB(A) | < 80 dB(A) |
¹ Kapasite değerleri 20 °C / %60 RH’de (kurutucu nem alma cihazları için endüstri standardı test koşulu) ölçülmüştür. Gerçek dünya kapasitesi giriş sıcaklığına, bağıl neme, hava akış hızına ve rejenerasyon sıcaklığına bağlıdır; proje özelinde boyutlandırma, orijinal Proflute rotor seçim yazılımında yer almaktadır .
