Soğuk ve Düşük Nemli Ortamlar için Adsorpsiyonlu Nem Alma Cihazları

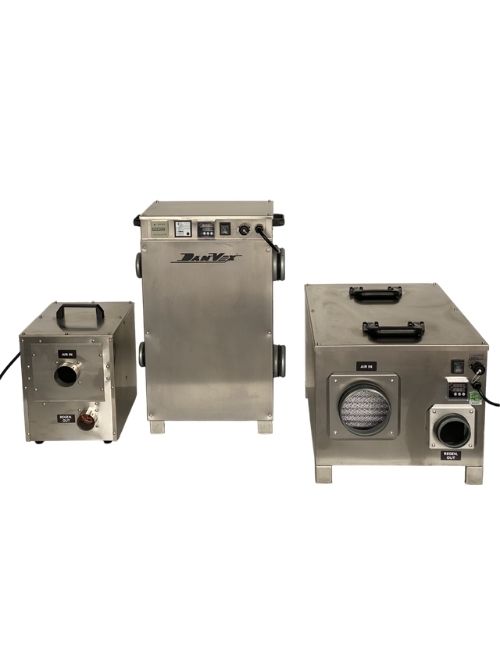

DanVex AD Kompakt Serisi — Adsorpsiyonlu Nem Alma Cihazları, 0,6–3 kg/saat
DanVex AD Compact Serisi , standart tek fazlı 220–230 V besleme ile çalışan, 0,6–3 kg/saat (14,4–72 kg/gün) kapasiteli, adsorpsiyonlu (kurutucu) nem alma cihazları serisidir. Soğuk depolar, arşivler ve müzeler, banka kasaları ve güvenli depolama alanları, küçük ilaç odaları, restorasyon atölyeleri ve özel imalat gibi, boyut, tek fazlı elektrik beslemesi veya sessiz çalışma gibi nedenlerle üç fazlı endüstriyel ünitelerin uygun olmadığı uygulamalar için idealdir. Serinin tamamında standart olarak şu özellikler bulunur: Proflute silika jel rotor, AISI 304 paslanmaz çelik gövde, IP44 giriş koruma sınıfı, G3 hava filtresi (EN 779:2012), rejenerasyon kanallı çift fanlı tasarım, < 45–65 dB gürültü seviyesi ve doğrudan BMS entegrasyonu için Modbus RTU RS-485.
AD Compact Serisi Hakkında
AD Compact Serisi, nem alma teknolojisinin güçlü yönlerinin (donma noktasının altında çalışma, çok düşük nem seviyesine kadar kurutma, drenaj gerektirmeme) standart tek fazlı elektrik prizine takılabilen küçük bir pakette bir araya getirilmesi gereken tesislere adsorpsiyonlu nem alma özelliğini getiriyor. Kabinler AISI 304 paslanmaz çelikten üretilmiştir : korozyona dayanıklı, hijyenik ve soğuk depo ve restorasyon ortamları için yeterince dayanıklıdır. Kompakt boyutlar (AD-200’de 442×292×678 mm’den AD-550’de 578×420×867 mm’ye kadar) servis tavanlarına, tesis odalarına veya bitişik servis alanlarına gizli kurulum imkanı sağlar. < 45 dB (AD-200), < 50 dB (AD-400) ve < 65 dB (AD-550) gürültü seviyeleri, ünitelerin dolu veya yarı dolu alanlarda (koruma laboratuvarları, küçük ilaç odaları, tesis odaları) kabul edilebilir olmasını sağlar.
Modeller, küçük ve orta ölçekli nem alma yüklerini kapsar. Her üçü de tasarım gereği kanallıdır; proses ve rejenerasyon kanalları kabine bağlanır (AD-200’de Ø 80 mm, AD-400’de Ø 100 mm, AD-550’de Ø 125 mm) ve bu nedenle kurulum, bağımsız bir ünite yerine odanın hava işleme düzenine entegre edilir. Modbus RTU RS-485 standart ekipmandır, bu nedenle bir tarihi arşivde veya küçük bir ilaç laboratuvarında kurulu bir AD Compact ünitesi, ek ağ geçitlerine gerek kalmadan tesisin ana BMS’sinden izlenir. Silika jel rotor , AD Industrial serisinde kullanılan ve Compact sınıfı çaplarına göre ölçeklendirilmiş aynı rotor üreticisi Proflute tarafından sağlanmaktadır .
Ürün Yelpazesindeki Modeller
DanVex AD-200 — 0,6 kg/saat · 180–200 m³/saat proses / 60 m³/saat rejenerasyon · 1,2 kW / 6 A · 220–230 V tek fazlı · 28 kg · < 45 dB · Ø 80 mm kanallar
Serinin en küçüğü. Küçük arşivler, banka kasaları ve güvenlik kasaları, restorasyon sandıkları, konservasyon laboratuvarları, özel test hücreleri için idealdir.
Servis tavanına veya makine dairesine gizli montaj; standart 16 A tek fazlı priz yeterlidir.
DanVex AD-400 — 2,2 kg/saat · 400 m³/saat proses / 130 m³/saat rejenerasyon · 2 kW / 10 A · 220–230 V tek fazlı · 35 kg · < 50 dB · Ø 100 mm kanallar
Orta sınıf. Orta ölçekli arşivler, konservasyon atölyeleri, küçük ilaç üretim tesisleri, özel üretim birimleri ve hafif soğuk depolama uygulamaları için uygundur.
Dışarıya rejenerasyon egzozu bulunan kanallı tesisat; standart tek fazlı priz.
DanVex AD-550 — 3 kg/saat · 550 m³/saat proses / 200 m³/saat rejenerasyon · 3,8 kW / 20 A · 220–230 V tek fazlı · 55 kg · < 65 dB · Ø 125 mm kanallar
Kompakt serisinin en üst modeli. Daha büyük soğuk depolar, orta ölçekli restorasyon projeleri, büyük arşivler için idealdir.
20 A değerinde bir devre gerektirir; kurulumdan önce prizin değerini doğrulayın.
Hangi modeli seçmeliyim?
Seçim, kabin boyutundan ziyade hava akışı ve kapasiteye bağlıdır. Aşağıda: her model için yan yana parametreler ve tipik kullanım alanları yer almaktadır.
| Parametre | AD-200 | AD-400 | AD-550 |
|---|---|---|---|
| Kapasite¹ | 0,6 kg/saat | 2,2 kg/saat | 3 kg/saat |
| İşlem hava akışı | 180–200 m³/h | 400 m³/sa | 550 m³/h |
| Güç / akım | 1,2 kW / 6 A | 2 kW / 10 A | 3,8 kW / 20 A |
| Gürültü seviyesi (1 m) | < 45 dB(A) | < 50 dB(A) | < 65 dB(A) |
| Net ağırlığı | 28 kg | 35 kg | 55 kg |
| Kanal çapı | Ø 80 mm | Ø 100 mm | Ø 125 mm |
| Tipik kullanım | Küçük soğuk oda, laboratuvar hücresi | Orta boy soğuk oda, ilaç odası, atölye | Büyük soğuk oda, restorasyon atölyesi |
¹ Kapasite 20 °C / %60 RH’de ölçülmüştür (kurutucu nem alma cihazları için endüstri standardı test koşulu). Gerçek dünya kapasitesi giriş sıcaklığına, bağıl neme ve hava akışı koşullarına bağlıdır. Sıfırın altındaki uygulamalar için, özgül nem giderme yüksek kalır ancak mutlak kapasite hava yoğunluğuyla azalır. Orijinal Proflute rotor seçim yazılımını kullanarak projeye özel boyutlandırma için bizimle iletişime geçin .
AD Compact Serisi Nerelerde Kullanılır?
Uygulama Kılavuzu
| Başvuru | Önerilen model | Notlar |
|---|---|---|
| Soğuk depo veya soğuk oda, hedef bağıl nem %40-60, ortam sıcaklığı 0 °C civarında. | AD-200 veya AD-400 | Tek fazlı tesisat, soğuk hava deposu girişinin üstüne veya bitişik servis odasına yapılır; rejenerasyon kanalı dışarıya yönlendirilir. |
| Değişken ortam sıcaklığına sahip, hedef bağıl nem oranı ≤ %40 olan tarihi bina restorasyonu. | AD-400 veya AD-550 | Rejenerasyon kanalı, pencere adaptörü veya servis geçişi yoluyla dışarıya yönlendirilir. |
| Küçük ilaç üretim odası veya temiz oda yardımcı ekipmanı, düşük bağıl nem hedefi, BMS entegrasyonu gereklidir. | AD-400 veya AD-550 | Modbus RTU RS-485 standardı; rotorun önünde G3 filtresi. |
| Özel üretim — elektronik, hassas optik, düşük bağıl nem montaj hücresi | AD-400 veya AD-550 | Proses özel giriş sıcaklığı (T) ve hedef bağıl nem (RH) değerlerinde kapasiteyi doğrulayın — Proflute yazılımı aracılığıyla proje boyutlandırması yapın. |
| Isıtılmayan binalarda, sıfırın altındaki ortam sıcaklıklarında su hasarı onarımı | AD-550 | Daha büyük kompakt kapasite; adsorpsiyon, mobil soğutucu ünitelerinin (örneğin DEH-i) +5 °C’nin altında durduğu durumlarda işe yarar. |
AD Compact piyasadaki diğer ürünlerle nasıl karşılaştırılıyor?
Alıcı için en faydalı iki karşılaştırma noktası şunlardır: Küçük ölçekli kurulumlar için satılan uygun fiyatlı nem alma cihazlarıyla karşılaştırıldığında , AD Compact rotor tedariği, fan mimarisi ve kabin yapısı bakımından farklılık gösterir. Oda sıcaklığında küçük nem alma işleri için standart alternatif olan düşük sıcaklıktaki soğutucu akışkanlı mobil nem alma cihazlarıyla karşılaştırıldığında ise AD Compact çalışma aralığı ve hedef nem açısından üstünlük sağlar, ancak yoğuşmanın daha enerji verimli olduğu tipik oda sıcaklıklarında doğru seçim değildir.
| Özellik | DanVex AD Kompakt | Ekonomik nem alma cihazı | Soğutucu mobil |
|---|---|---|---|
| Rotor üreticisi | ✓ Proflute | ✗ Belirtilmemiş OEM | n/a (soğutma çevrimi) |
| Çift fanlı tasarım | ✓ Bağımsız proses ve rejenerasyon fanları | ✗ Tek fan; oda basıncı düşürülmüş | Yok |
| Kuru odanın dışına monte edin. | ✓ Evet — mekana havalandırma sistemiyle bağlanmış | ~ Tek fanlı üniteler odanın içinde bulunur. | ✗ Kurutulmuş odaya monte edilmiştir. |
| Dolap | ✓ AISI 304 paslanmaz çelik | ~ Boyalı çelik | ~ Plastik / boyalı çelik |
| Çalışma dakikası T | ✓ −20 °C | ✓ −20 °C | ✗ +5 °C (aşağıdaki duraklar) |
| Hedef RH | ✓ %1’e kadar bağıl nem | ✓ %1’e kadar bağıl nem | ✗ %40’a kadar indirim |
| Drenaj | ✓ Gerekli değil | ✓ Gerekli değil | ✗ Gerekli (yoğuşma suyu tahliye borusu veya deposu) |
Başlıca Teknolojiler — Genel Bakış
Proflute silika jel rotor
Avrupa’nın önde gelen iki kurutucu rotor üreticisinden biri olan Proflute’den temin edilen rotor . Kararlı adsorpsiyon izotermi, aşındırıcı olmayan ortamlarda 5-8 yıl kullanım ömrü. Orijinal Proflute rotor seçim yazılımında her proje için özel olarak boyutlandırılmıştır.
Çift fanlı tasarım
Bağımsız proses ve rejenerasyon fanları. Rejenerasyon hava girişi dışarıdan alınır, bu nedenle kurutulan oda nötr basınçta kalır; işlenmemiş dış havanın sızması olmaz, tek fanlı konfigürasyonlarda olduğu gibi etkili kurutma kapasitesinde azalma olmaz.
AISI 304 paslanmaz çelik dolap
Korozyona dayanıklı, hijyenik, soğuk hava depoları ve restorasyon ortamları için yeterince dayanıklı. Ek kaplama gerektirmeden gıda ve ilaç endüstrisi ortamlarında kullanılabilir. Yıllarca süren sürekli kullanımda görünümünü ve yapısal bütünlüğünü korur.
IP44 giriş koruması
Her yönden sıçramaya karşı koruma. Periyodik yıkama veya yoğuşmaya maruz kalma durumlarında (soğuk hava deposu girişleri, gıda işleme ortamları) kullanıma uygun kabin. İç aksamlarda Sınıf I elektrik koruması; dış devre koruması yerel elektrik yönetmeliklerine ve yetkili bir elektrikçiye göre sağlanmalıdır.
G3 hava filtresi (EN 779:2012)
Proses girişindeki kaba partikül filtresi, rotoru toz birikiminden koruyarak rotorun kullanım ömrünü uzatır. EN 779:2012 G3 sınıfı — eski EN 779:2002 EU3 ile aynıdır, bu nedenle eski veri sayfaları ve EU3 etiketli filtreler uyumlu kalır.
Modbus RTU RS-485
BMS entegrasyonu standarttır, isteğe bağlı değildir. Cihaz, tesisin BMS veya SCADA sisteminde Modbus slave olarak görünür; nem ayar noktası, mevcut bağıl nem ve sıcaklık, alarm durumu, çalışma saati sayaçları, tüm bunlar protokol ağ geçidine gerek kalmadan RS-485 üzerinden iletilir.
Tam Özellikler
| Parametre | AD-200 | AD-400 | AD-550 |
|---|---|---|---|
| Kapasite¹ | 0,6 kg/saat | 2,2 kg/saat | 3 kg/saat |
| Çalışma sıcaklığı | −20 … +40 °C | −20 … +40 °C | −20 … +40 °C |
| Çalışma RH | 1–100% | 1–100% | 1–100% |
| İşlem hava akışı | 180–200 m³/h | 400 m³/sa | 550 m³/h |
| Dış statik basınç işlemi | 70 Pa | 100 Pa | 100 Pa |
| Yenileme hava akışı | 60 m³/h | 130 m³/h | 200 m³/h |
| Rejenerasyon harici statik basıncı | 50 Pa | 50 Pa | 50 Pa |
| Toplam güç | 1,2 kW | 2 kW | 3,8 kW |
| Akım | 6 A | 10 A | 20 A |
| Gerilim / frekans | 220–230 V / 50–60 Hz | 220–230 V / 50–60 Hz | 220–230 V / 50–60 Hz |
| Faz | Tek fazlı | Tek fazlı | Tek fazlı |
| Proses kanalı giriş/çıkış | Ø 80 mm | Ø 100 mm | Ø 125 mm |
| Rejenerasyon kanalı giriş/çıkış | Ø 80 mm | Ø 100 mm | Ø 125 mm |
| Hava filtresi sınıfı | G3 | G3 | G3 |
| Giriş koruması | IP44 | IP44 | IP44 |
| Dolap | AISI 304 | AISI 304 | AISI 304 |
| Kontrolör | Dijital + Modbus RTU | Dijital + Modbus RTU | Dijital + Modbus RTU |
| BMS protokolü | Modbus RTU RS-485 | Modbus RTU RS-485 | Modbus RTU RS-485 |
| Sensör | Harici bağıl nem sensörü (dahil) | Harici bağıl nem sensörü (dahil) | Harici bağıl nem sensörü (dahil) |
| Boyutlar (Uzunluk × Genişlik × Yükseklik) | 442×292×678 mm | 680×425×400 mm | 578×420×867 mm |
| Net ağırlığı | 28 kg | 35 kg | 55 kg |
| Gürültü seviyesi (1 m) | < 45 dB(A) | < 50 dB(A) | < 65 dB(A) |
¹ Kapasite değerleri 20 °C / %60 RH’de (kurutucu nem alma cihazları için endüstri standardı test koşulu) ölçülmüştür. Sıfırın altındaki uygulamalar ve standart dışı giriş koşulları için, orijinal Proflute rotor seçim yazılımını kullanarak projeye özel boyutlandırma için bizimle iletişime geçin.
